Nová generácia endoskopov
EVEREST Mentor Visual iQ+
Intelgintné zaradenia s dotykovým aj hlasovým ovládaním.
Nová generácia endoskopov MVIQ+ integruje pokročilé analitické funkcie v kombinácii so počítačovím videním a strojovým učením. Zvyšuje tak kvalituzískaných údajov a redukuje čas potrebný pre výkon kontroly. Nová možnosť hlasových povelov ponúka oprátorom výkon merania, zdieľania údajov a Ďalšie funkcie bez potreby dotyku ovládania zariadenia.
Bližší pohľad na endoskop MViQ+
Navrhnutý s ohľadom na komplexné inšpekčné úlohy, Everest Mentor Visual iQ+ video endoskop spĺňa požiadavky na najvyššiu kvalitu obrazu, 3D meracie schopnosti a automatizáciu procesov.
HD rozlíšenie a 3D Image Stitching (skladanie obrazu)
HD rozlíšenie a 3D Image Stitching (skladanie obrazu)
MVIQ+ priemyselný endoskop/boroskop ponúka najpokročilejšie schopnosti 3D merania. Zlepšuje presnosť merania z väčších vzdialeností. Funkcia skladania obrazu (3D Stitiching) kombinuje samostatné 3D vygenerované obrazy do jedného väčšieho obrazu. Je tak možné zmerať defekty presahujúce jeden obraz a lokalizovať ich vzhľadom na fixný bod orientácie. Užívateľ ôže v generovanom 3D cloude bodov upravovať umiestnenie kurzorov pre zlepšenie presnosti merania.

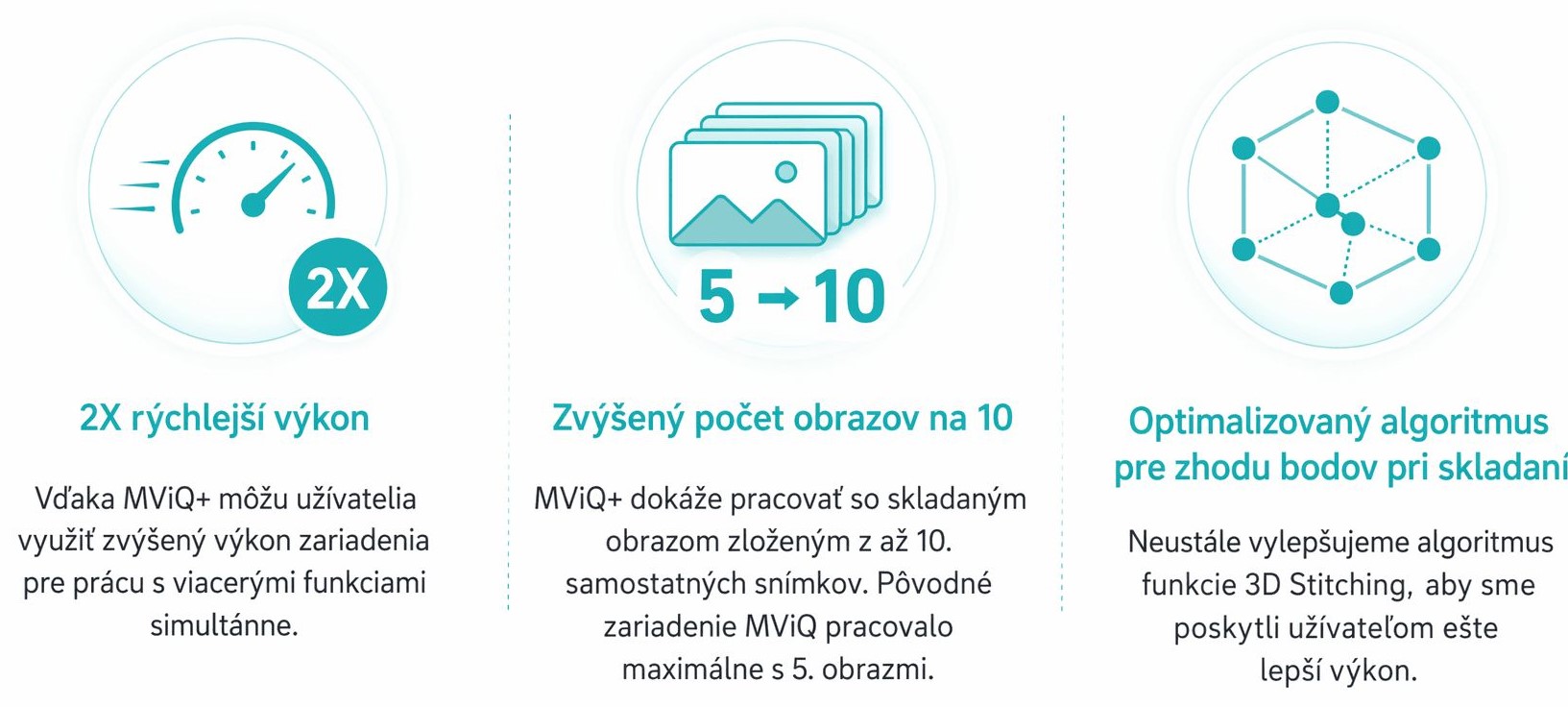

Aké sú vylepšenia 3D Stitching
2X rýchlejší: užívatelia môžu využiť zvýšený výkon zariadenia MViQ+ pre prácu s viacerími funkciami simultánne.
Zvýšený počet obrazov na 10: MViQ+ dokáže pracovať so skladaným obrazom zloženým z až 10. samostatných snímkov. Pôvodné zariadenie MViQ pracovalo maximálne s 5. obrazmi.
Optimalizovaný algoritmus pre zhodu bodov pri skladaní: neustále vylepšujeme algoritmus funkcie 3D Stitching, aby sme poskytli užívateľom ešte lepší výkon.

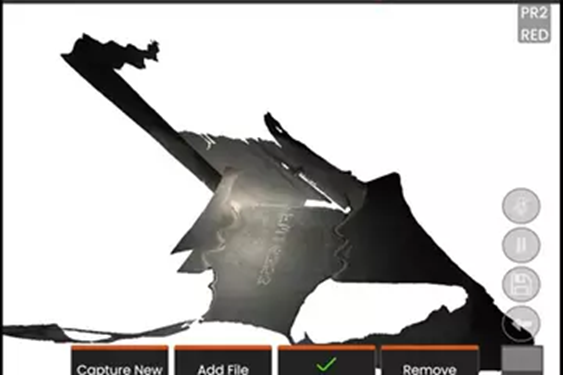

3D Image Stitching MViQ+
Na nasledovnom odkaze uvidíte ukážku ako MViQ+ zaraidenie odsníma 6 statických obrazov a skombinuje ich pre vytvorenie komplexného 3D modelu pre účel jednej kontrolnej oblasti.
Video ukážka ako pracuje 3D Stitching (3D skladanie obrazu) TU!
Real3D™ Measurement - Pokročilý 3D inšpekčný SW
Pokročilý 3D Inšpekčný Software
Real3D™ meranie kombinuje počítačom generovaný 3D obraz zložený z cloudu bodov a kombinuje ho s pokročilými meracími alroritmami a povrchovými maskami pre zabezpečenie presnejších a opakovateľných meraní. Zvoľte si meranie 3D Stereo alebo 3D Phased meranie podľa potreby a dosiahnite presné a opakovateľné výsledky s 3D vizualizáciou obrazu.
Každá z týchto technológií je kompatibilná s množstvom rôznych typov meraní. VYberte si optimálny typ meranie podľa vašej aplikácie. Medzi základné typy 3D meraní patria: dĺžka, hĺbka, bod k priamke, plocha. Okrem týhcto typov systém ponúka aj špeciálne typy meraní ako sú napríklad: chýbajúca oblasť okraja (lopatka turbín napr.), plošný hĺbkový profil, automatické meranie svetlej výšky medzi lopatkou turbíny a stenou motora, atď.
Okrem rôznych typov meraní ponúka Real3D meranie aj nástroje ako asistencia hĺbky (depth assist) a meracia plocha (measurement plane) pre dodatočné zvýšenie presnosti merania.

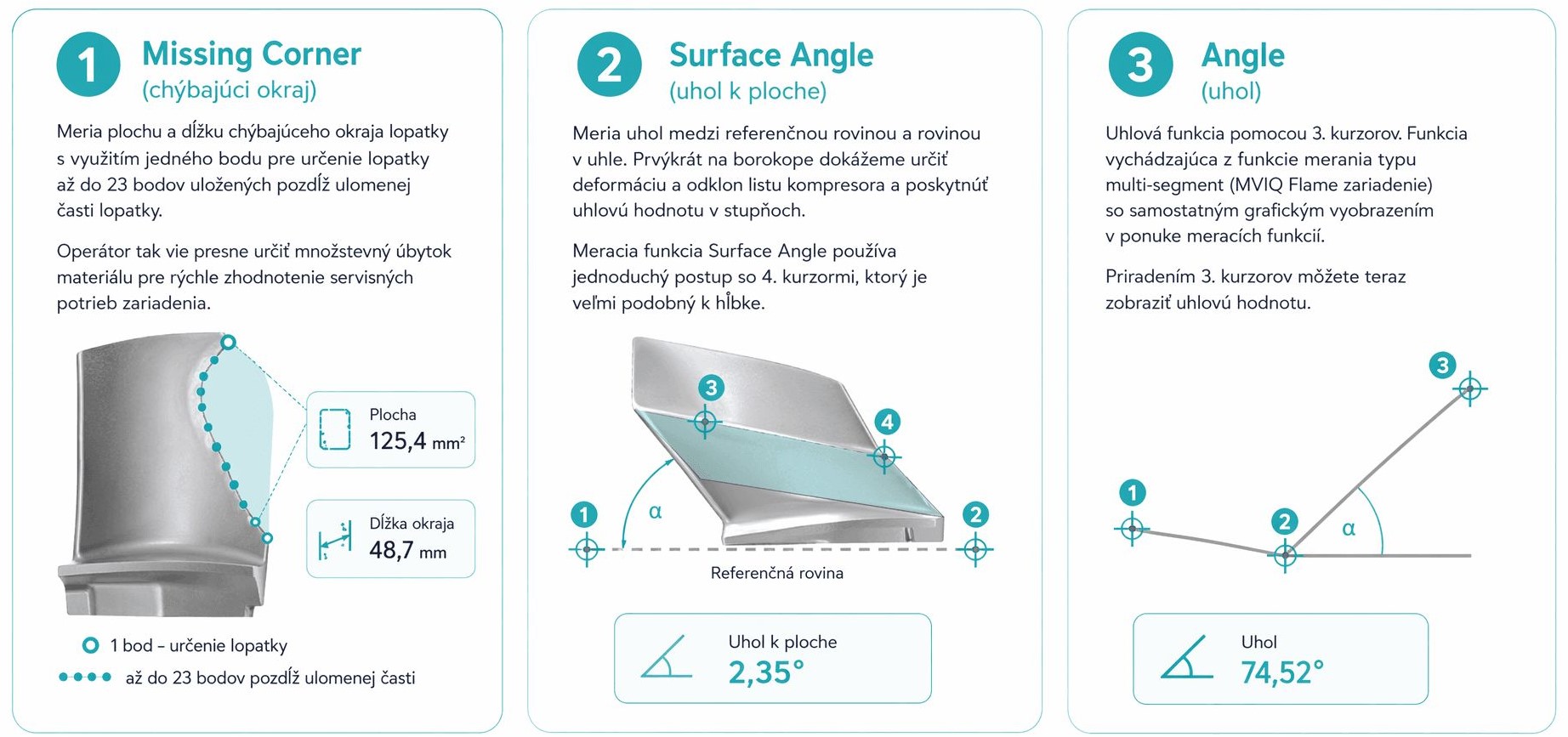

Čo nové prináša meranie?
Missing Corner (chýbajúci okraj): meria plochu a dĺžku chýbajúceho okraja lopatky s využitím jedného bodu pre určenie lopatky a až do 23 bodov uožených pozdĺž ulomenej časti lopatky. Operátor tak vie presne určiť množstevný úbytok materiálu pre rýchle zhodnotenie servisných potrieb zariadenia.
Surface Angle (uhol k ploche): meria uhol medzi referenčnou rovinou a rovinou v uhle. Prvýkrat na borokope dokážeme určiť deformáciu a odklon listu kompresora a poskytnúť uhlovú hodnotu v stupňoch. Meracia funkcia Surface Angle používa jednoduchý postup so 4. kurzormi, ktorý je veľmi podobný k hĺbke.
Angle (uhol): Uhlová funkcia pomocou 3. kurzorov. Funkcia vychádzajúca z funkcie merania typu multi-segment (MVIQ Flame zariadenie) so samostatným grafickým vyobrazením v ponuke meracích funkcií. Priradením 3. kurzorov môžete teraz zobraziť uhlovú hodnotu.

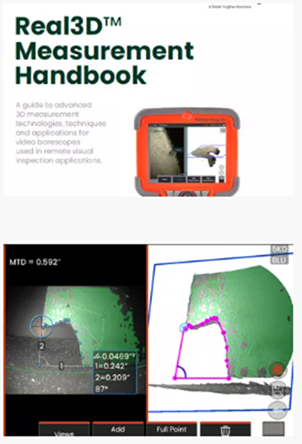

Detaily v príručke Real3D Measurement Handbook
Príručka 3D merania "Real3D Measurement Handbook" obsahuje všetky detaily k aktualizovaným typom meraní, ktoré ponúka video boroskop Mentor Visual iQ+ .
Missing Corner Measurement
Meranie chýbajúceho okraja lopatky motora pomáha operátorovo vykonať rýchly odhad potreby servisu zariadenia. Meranie spočíta koľko materiálu chýba na lopatke motora.
Detekcia defektov & Počítanie lopatiek
Detekcia indikácií a počítanie lopatiek (Blade Counting)
Využite počítačové schopnosti a strojové učenie pre zlepšenie konzistentnosti a spoľahlivosti kontrolných úloh a zvýšte celkovú kvalitu výstupov z kontroly. Mentor Visual iQ+ využíva analytické modely z viacerých zdrojov.
Waygate Technologies analytika "Gas Power-assist" a Blade Counter (počítanie lopatiek turbín) boli vyvinuté pre zlepšenie spoľahlivosti kontroly a údajovej integrity.
Analitycké modely tretích strán sú dostupné pre užívateľov priamo na zariadení MVIQ+; užívatelia môžu tak využívať Aiir Innovations’ modely komerčných turbínových motorv z letectva pre detekciu defektov.
Pre zákazníkov, ktorí vyvíjajú vlastnú analitiku, MVIQ+ ponúka možnosť nasadenia v globálnom meradle.
Čo je nové?
Aktualizované analytické modely s ďalšími cvičnými obrazmi pre zlepšenie výkonu SW.
Gas Power - aistencia aktualizovaná (v4.1)
Aiir Innovation, Aiir Edge Hot and Aiir Edge Cold updated (v7.0)
Blade Counter 2.0: We've taken Blade Counter 1.0 and made it better. Blade Counter 2.0 is quicker to set up, more robust, and more intuitive than its predecessor. With Blade Counter 2.0 the MVIQ+ automatically recognizes the blades in the gas turbine and tracks them in real time, regardless of probe position and movement.
TrueSight™ Image Software
TrueSight™ Image Software
TrueSight™ obsahuje zostavu rôznych funkcií pre získavanie HD obrazu a jeho spracovanie a pokročilé patentované obrazové transformácie pre zlepšenie rozhodovacieho procesu.
Zostava je súčasťou balíčka Pro a za príplatok je pre verzie Start a Enhance.
Tento POD SW obsahuje nasledovné prvky (kliknite na názov pre zobrazenie video ukážky): Adaptive Noise Reduction (ANR), Dark Boost, Distortion Correction, Inverse+, Variable High Dynamic Range (VHDR) and Color Saturation.
Variabilný vysoký dynamický kontrast s MViQ+
S variabilným vysokým dynamickým kontrast (VHDR) dokáže odborný personál upraviť nastavenia obrazu pre zlepšenie viditeľnosti počas kontroly v živom obraze.
Cloud konektivita a InspectionWorks
Cloud konektivita a InspectionWorks
The MVIQ+ spolupracuje s InspectionWorks, bezpečnou a škálovateľnou platformou, ktorá integruje takmer každú časť NDT kontroly, čím integruje získané údaje z kontroly do súvisiaceho celku, ktorý zrýchľuje a zlepšuje hodnotenie.
- Make your devices ready Access centralized cloud repository to enable download of MDI, ADR, or media to the device.
- Launch your inspection plan Conduct your inspection using standardized templates powered by MDI (menu directed inspections).
- Centralize your data Effortlessly transfer data for unified access using Push2IW.
- Leverage your AI Access your or our ADR algorithms to analyze and increase processing efficiency.
- Software updates Connect to the network to keep updated with the latest features. You can try out all our new features with a 90-day free trial.
InspectionWorks Insight Demo InspectionWorks Store Demo
InspectionWorks sy a sytém MViQ+
InspectionWorks is the next-generation inspection management ecosystem from Waygate Technologies. Experience a holistic bundle of product software and service that guarantees best in class inspection and NDT results.
Turning Tool integrácia
2-cestná komunikácia
Pre opakovaný záznam každej lopatky na každom stupni, umožňujú aktualizované protokoly MVIQ+ a Rhinestahl FutureDrive NG+ otáčacie zariadenie vykonať 2-cestnú komunikáciu. Predchádzajúce riešenie snímania obrazu lopatky na základe časového oneskorenia mohlo v niektorých prípadoch spôsobiť chyby a zvýšiť časovú náročnosť práce. S novým aktualizovaným SW je záznam konzistentný a kontrola vyžadujemenej času.
See Turning Tool in action
Nasledovné demo ukazuje ako funguje nová SW aplikácia Turning Tool na zariadení MViQ+. Šetrí čas odborného personálu a ponúka rýchly záznam lupatiek plynárenských turbín.

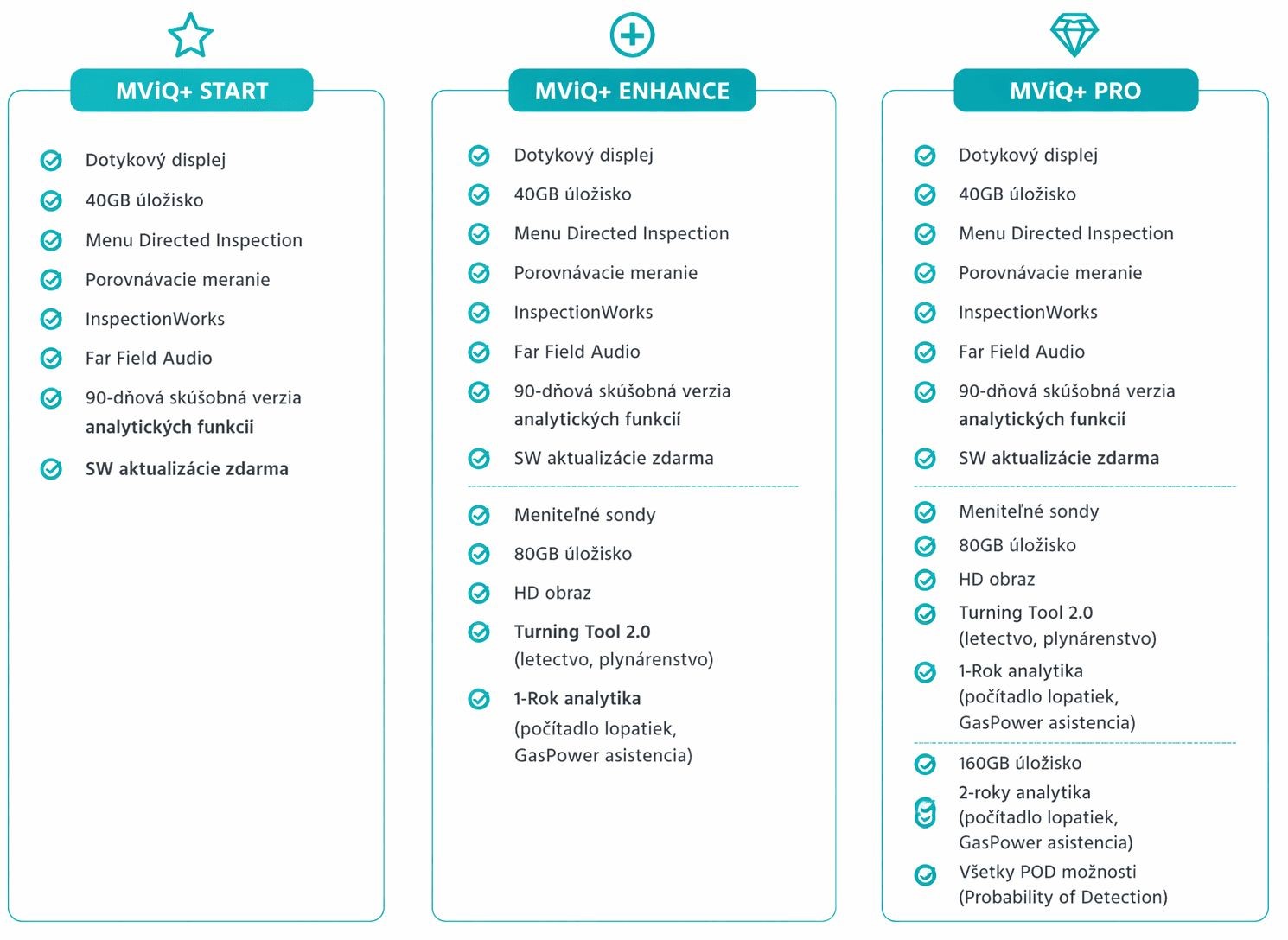

Vyskladajte si svoj endoskop MViQ+ podľa potrieb
Zákazníci si môžu zvoliť medzi 3. rôznymi stupňami výbavy endoskopu MViQ+ podľa reálnej aplikačnej potreby a využitia zariadenia.
MViQ+ START
Dotykový displej
40GB úložisko
Menu Directed Inspection
Porovnávacie meranie
InspectionWorks
Far Field Audio
90-dní skúsobná verzia analytických funkcií
SW aktualizácie zdarma
MViQ+ ENHANCE
obsahuje START, plus:
Meniteľné sondy
80GB úložisko
HD obraz
Turning Tool 2.0 (letectvo, plynárenstvo)
1-Rok analytika (počítadlo lopatiek, GasPower asistencia)
MViQ+ PRO
START a ENHANCE, plus:
160GB úložisko
2-roky analytika (počítadlo lopatiek, GasPower asistencia)
Všetky POD možnosti (Probability of Detection)

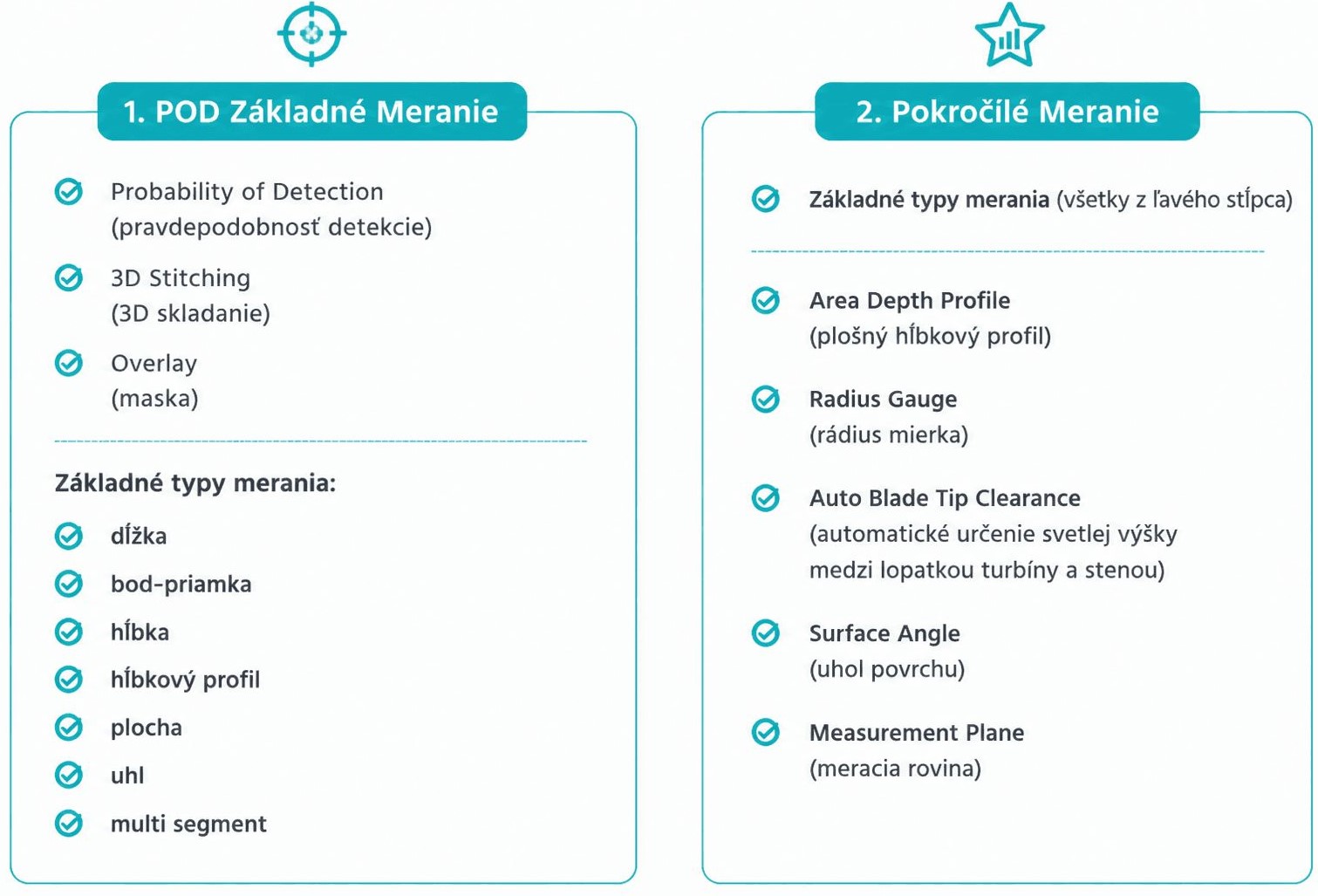

Vyberte si svoj balíček POD merania
Vyberte si medzi Real3D Stereo, vrátane tradičného stereo merania, a Real3D Phase merania a zvoľte si jeden z dvoh balíčkov POD merania - Probability of Detection, zahrnuté v PRO verzii zariadenia, môže byť doatočne pridané do verzií START alebo ENHANCE, a obsahuje: Variabilný vysoký dynamický kontrast, Adaptívna redukcia šumu, Korekcia distorzie pre širokoúhlu optikui - FOV, DarkBoost, Inverse+, Farevbá saturácia, Dlhá expozícia, Vyrovnanie bielej, a preddefinované transformácie obrazu.
POD Základné Meranie
Probability of Detection
3D Stitching (3D skladanie)
Overlay (maska)
Základné typy merania: dĺžka, bod-priamka, hĺbka, hĺbkový profil, plocha, uhl a multi segment
POD Pokročilé Meranie
Základ, plus:
Area Depth Profile (plošný hĺbkový profil)
Radius Gauge (rádius mierka)
Auto Blade Tip Clearance
(automatické určenie svetlej výšky medzi lopatkou turbíny a stenou)
Surface Angle (uhol povrchu)
Measurement Plane (meracia rovina)
Viacúčelové využitie
Výkon kontroly video endoskopom / boroskopom vyžaduje skúsený personál, zvládajúci prácu v náročných podmienkach. Použitie správneho príslušenstva je predpokladom správnej, ergonomickej a efektívnej kontroly.
Obraz
3mm malá USB sonda je perfektná pre kontrolu v stiesnených priestoroch v motorovom priestore. Jedným z najdôležitejších faktorov je voľba správnej optiky pre kontrolu, najmä v oblasti 3D merania. Kompletný zoznam optických adaptérov pre endoskopy Everest nájdete v technicej špecifikácii k endoskopov a v katalógu príslušenstva.
Okrem zoznamu optických adaptérov obsahuje katalóg aj rôzne manipulátory, pomôcky a verifikačné bloky a iné príslušenstvo.
Špeciálne sondy:
UV VideoProbe adaptér kombinuje UV zdroj svetla s endoskopom MVIQ+ pre optimálnu kontrolu penetračnej kontroly alebo kontroly vyžadujúcej detekciu prítomnosti média obsahujúceho flourescenčný prvok. Sonda s LongSteer ponúka až do 30 m dĺžku pre špecifické kontroly.
Adaptér boroskopu pripája pevný alebo flexibilný boroskop k MVIQ+ pre snímanie obrazu a správu údajov.
Sonda s pracovným kanálom je dostupná v priemere 6.2 mm so širokou ponukou pracovných nástrojov.
POZRITE SA NA NAŠE USB SONDY S MALÝM PRACOVNÝM PRIEMEROM.
Endoskop budúcnosti
Mentor Visual iQ+ mení spôsob výkonu nepriamej vizuálnej kontroly. Využíva umelú inteleginciu a cloudové digitálne nástroje pre zvýšenie produktivity, presnosti a spoľahlivosti merania. Kontaktujte nás pre on-site prezentáciu zariadenia.
Kontaktujte nás pre prezentáciu.
Odolný dizajn
Skonštruovany s odolnosťou na vojenskej úrovni (MIL-STD) pre použitie v náročných priemyselných podmienkach. Môžete sa spoľahnúť na zariadenie Mentor Visual iQ+ aj v tých najnáročnejších podmienkach.
Spĺňa požiadavky:
- MIL-STD-810H United States Department of Defense Environment Tests Sections 501.5, 502.5, 506.5, 507.5, 509.5, 511.5, 514.6, 516.6, 521.3
- MIL-STD-461G United States Department of Defense - Electromagnetic Compatibility with RE102 and RS103 - ABOVE DECK
- Standards compliance Group 1 Class A; EN61326-1, IEC CB Scheme, UL/EN/CASE-C22.2 61010-1, IEC 62133, UN/DOT T1-T8, EU RoHS 2, EU RED Drective, ISTA 2G, UKCA
- IP rating: IP65 (zložený), IP55 (rozložený)
Služby pre minimalizáciu celkových nákladov vlastníctva
The Visual Care Plan (VCP) is a comprehensive service plan intended to help you decrease video borescope downtime, save on repairs, conserve assets, and maintain peace of mind. Our VCP includes: prioritized repair response; yearly preventative maintenance; discounted accessories, repairs, and upgrades; and training credits.
The FLEX service lets you buy guaranteed RVI equipment uptime instead of owning and maintaining the equipment yourself. Choose an inspection kit to meet your needs and get peace of mind with assured availability for a predictable price. It has all the benefits included in the Visual Care Plan; flexible subscription terms (36-60months); immediate deployment of spare system during repair; and repairs for both leased and owned equipment.
Learn more about the Visual Care Plan
Learn more about FLEX
