Krautkrämer SpotVision - kontrola bodových zvarov

Kraukrämer Spotvision - Phased Array kontrola bodových zvarov



Kraukrämer SpotVision bol vyvinutý v spolupráci s výrobcami automobilov pre čo najpresnejšiu a najrýchlejšiu kontrolu, založenú na obrazovej interpretácii bodového zvaru. Rýchlosť a kvalita kontroly zabezpečujú zvýšenú produktivitu, bezpečnosť výsledného produktu a dodržanie požadovaných štandardov kvality.



Kraukrämer SpotVision vlastnosti



Krautkrämer SpotVision

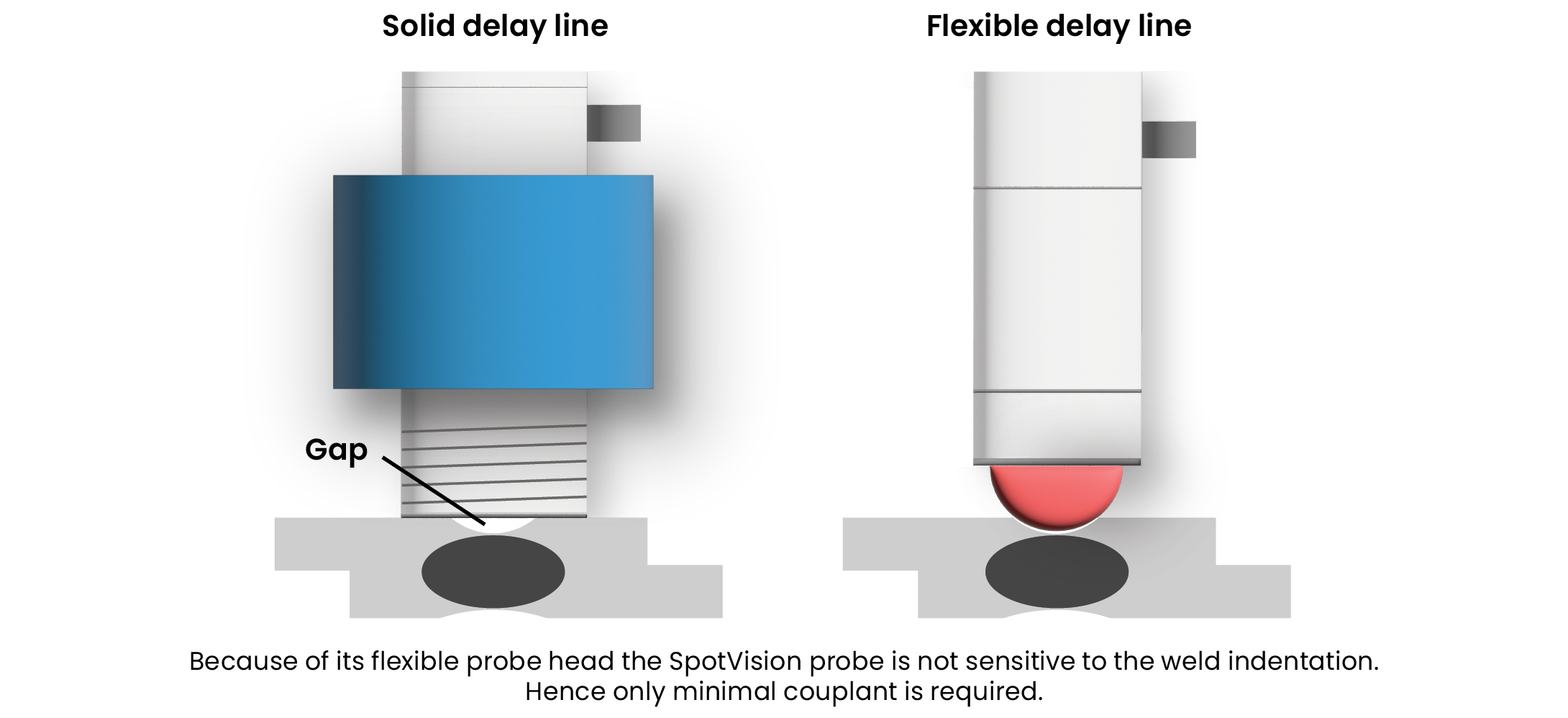

Riešenie kontroly bodových zvarov kombinuje Phased Array sondu s ultrazvukovým defektoskopom Mentor UT. Jedným z najdôležitejšísch technických riešení je novo vyvinutá 2D matrix phased array sonda s flexibilnou kontaktnou membránou naplnenou tekutinou. To umožňuje adaptáciu sondy k celkovej komplexnej geometrii bodového zvaru, čim sa dosahuje optimálna kontaktná plocha. Vďaka tomuto riešeniu sú eliminované falošné echá a minimalizuje sa doba spracovania údajov.






Detailnejší pohľad pre lepšie výsledky

SpotVision, Mentor UT, Krautkrämer, kontrola bodových zvarov



2D Matrix sonda je skombinovaná s TFM (Total Focusing Method zobrazovacia technika). Vďaka tomu sken dosahuje vyššie rozlíšenie a presnosť merania v porovnaní s inými phased array riešeniami. Vďaka TFM je každý menič sondy aktovovaný samostatne v sekvencii jeden po druhom, pričom ostatné meniče prijímajú odrazený signál vysielajúceho meniča. Vďaka TFM je sken presný a detailný.









Nižšie náklady vďaka vyššej spoľahlivosti  kontroly

Krautkrämer SpotVision, kontrola bodových zvarov

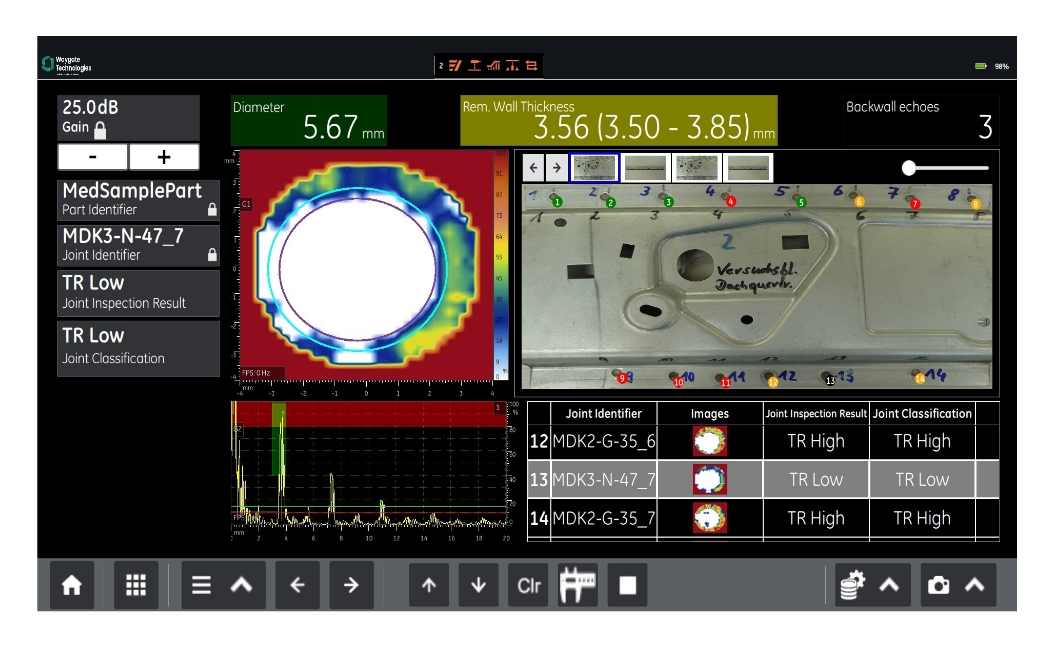

Kraukrämer SpotVision je ľahko ovládateľné zariadenie s jednoduchým nastavením. Redukuje čas potrebný na zaškolenie pre kvalifikovaný personál. Software disponuje intuitívnym rozhraním. Navyše Mentor PC Live software umožňuje pripojenie k zariadeniu na diaľku, aj keď je operátor na inom pracovisku.





Kraukrämer SpotVision kontrola bodových zvarov
Kraukrämer SpotVision - sada s vozíkom a akumulátormi pre vyššiu mobilitu.

Riešenie SpotVision je dostupné v dvoch sadách.





Base KIT UP680023 obsahuje:


  • Mentor UT SpotVision Base Kit (Mentor UT, napájací zdroj, externá batéria, komunikačný modul, prepravný kufrík, adaptér pre pripojenie sondy)

  • Sonda: G13MAPA-32 (SpotVision 2D Phased Array sonda, 32 meničov)

  • Tyro diaľkové ovládanie s 8. tlačidlami

  • SpotVision referenčný blok (refrenčný blok s 9. rôznymi bodovými zvarmi, priemer od 2,5 mm do 6,5 mm)



Krautkrämer SpotVision Upgrade Kit UP680024 (vyžaduje vlastniť Mentor UT defektoskop):


  • USB kľúč so SpotVision SW a dokumentáciou (obsahuje inštalačné súbory aplikácie SpotVision)

  • Sonda: G13MAPA-32 (SpotVision 2D Phased Array sonda, 32 meničov)

  • Tyro diaľkové ovládanie s 8. tlačidlami

  • SpotVision referenčný blok (refrenčný blok s 9. rôznymi bodovými zvarmi, priemer od 2,5 mm do 6,5 mm)



Aká je presnosť merania?

Pre zvary s priemerom od 2.0 mm do 6.0 mm je meracia presnosť -+0.5 mm / -+20 mil s istotou merania 90% podľa VDA5 - Gauge R&R analýzy.



Je možné využiť zariadenie aj na iné úlohy?

Áno, ultrazvukový phased array defektoskop Mentor UT môžete využiť na ďalšie úlohy v oblasti ultrazvukovej kontroly. Napríklad kontrola lepidiel na karosériách, kontrola teplovodivých pást na batériách elektromobilov a samozrejme všetky bežné ultrazvukové kontroly zvarov, odliatkov, koróznych úbytkov, atď.
