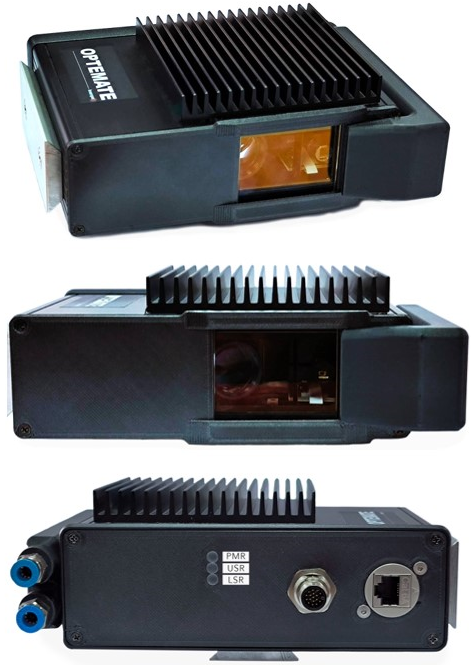

OPTEMATE je vizuálny kontrolný systém, ktorý poskytuje merania geometrie zvaru (vertikálne a horizontálne) ako doplnok k našim EMAT ultrazvukovým systémom.
Kamerový laserový systém je navrhnutý tak, aby bol bezproblémovo integrovaný v rámci platformy TEMATE. OPTEMATE môže pracovať ako doplnok k zariadeniam TEMATE SI-WB, priemyselnému štandardu pre automatizovanú kontrolu laserových zvarov v Tailor Welded Blanks (zváraných polotovaroch), a TEMATE SI-CJ, automatizovanému systému na objemovú kontrolu odporových tupých zvarov (Flash-Butt) v oceliarňach.

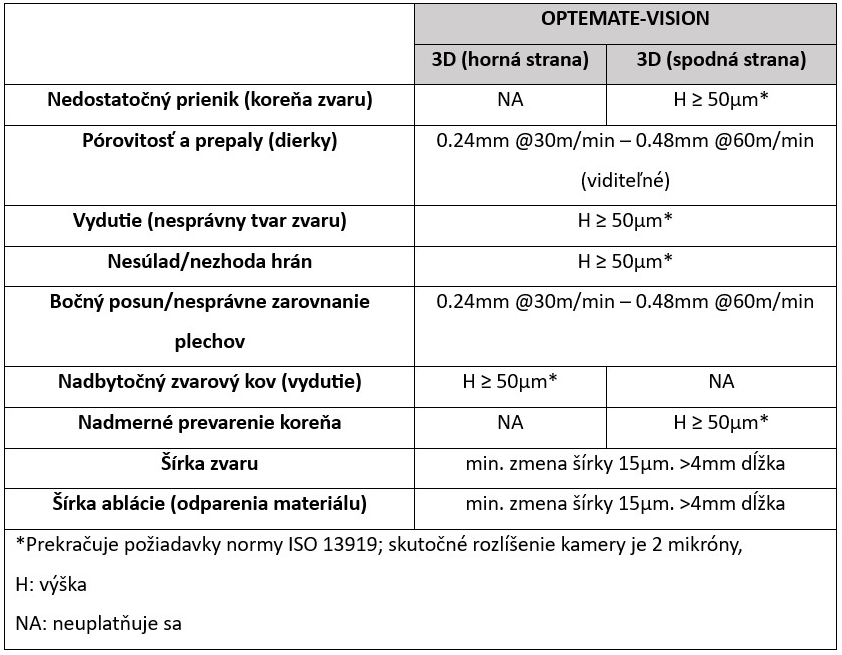

Všeobecné špecifikácie:
Kamera musí byť umiestnená nad alebo pod stredom zvarového spoja.
Vertikálna vzdialenosť od snímača k povrchu: 72 mm ± 5 mm.
Horizontálny rozsah kontroly: 20 mm.
Vertikálne rozlíšenie: 16 μm.
Priečne rozlíšenie (kolmo na pohyb snímača): 15 μm.
Pozdĺžne rozlíšenie (rovnobežne s pohybom snímača): 0,48 mm pri rýchlosti 60 m/min, alebo 0,24 mm pri rýchlosti 30 m/min.
