Priemyselný štandard pre objemové skúšanie zváraných polotovarov. Detekuje povrchové a vnútorné chyby pri výrobných rýchlostiach.

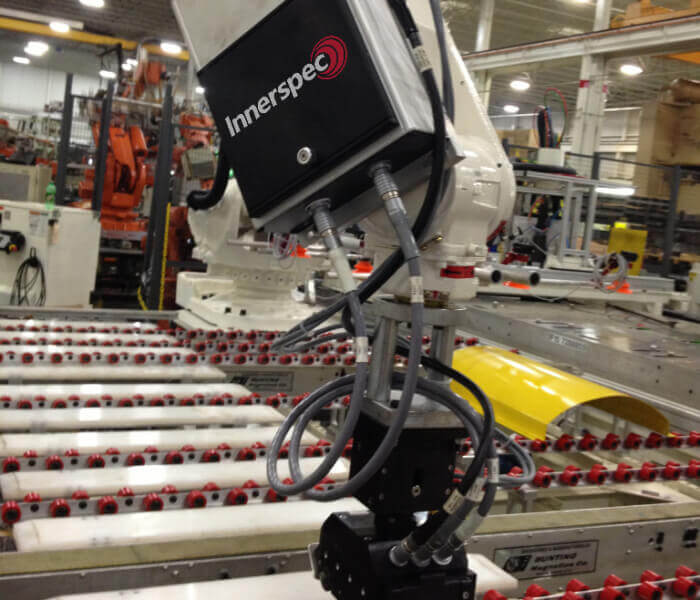

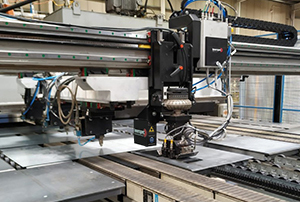

TEMATE SI-WB je priemyselný štandard pre automatizovanú kontrolu laserových zvarov vo zváraných polotovaroch. TEMATE SI-WB môže byť integrovaný do akejkoľvek linky s využitím linkového dopravníka, vykladacích robotov alebo automatických a manuálnych skenerov od spoločnosti Innerspec alebo iných dodávateľov. Systém TEMATE SI-WB môže byť doplnený o zariadenie OPTEMATE, čo je laserový kamerový systém navrhnutý na bezproblémovú integráciu do platformy TEMATE.
Vlastnosti
Bezkontaktná technika EMAT.
Vedené vlny zaplnia celý objem materiálu a umožňujú kontrolu v celom priereze v jednom prechode.
Detekuje a rozlišuje "plošné" chyby, ako je nedostatočné natavenie, nedostatočný privar, vydutie alebo nesúosovosť, a "bodové" chyby, ako sú diery a pórovitosť.
Necitlivý na kozmetické chyby, ktoré neovplyvňujú štrukturálnu kvalitu zvaru.
Menšia citlivosť na polohovanie sondy, nie je potrebný "rastrovací" pohyb ani "fázované pole" snímačov. Samokalibrujúca sonda. Bez potreby zaškoľovacej periódy alebo pravidelných kalibrácií. Umožňuje kontrolu rýchlosťou až 1 m/s v plne automatizovanom prostredí.

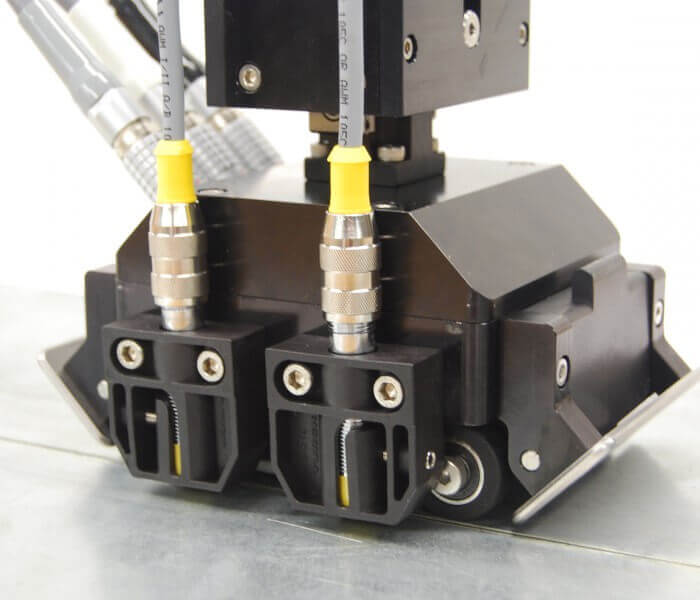

Exkluzívna technológia flexibilných snímačov, ktorá sa prispôsobuje povrchu a nerovnostiam dielca.
Možnosť viacsnímačového zapojenia, pričom jeden systém riadi až dve snímacie hlavy.
Najosvedčenejší a najspoľahlivejší systém na trhu so stovkami nainštalovaných systémov.

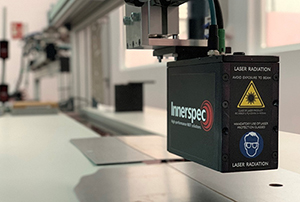

Voliteľný kamerový systém na meranie laterálneho posunu (známeho ako nesúosovosť polotovarov), nadmerného množstva zvarového kovu a pozitívnej nerovnosti.

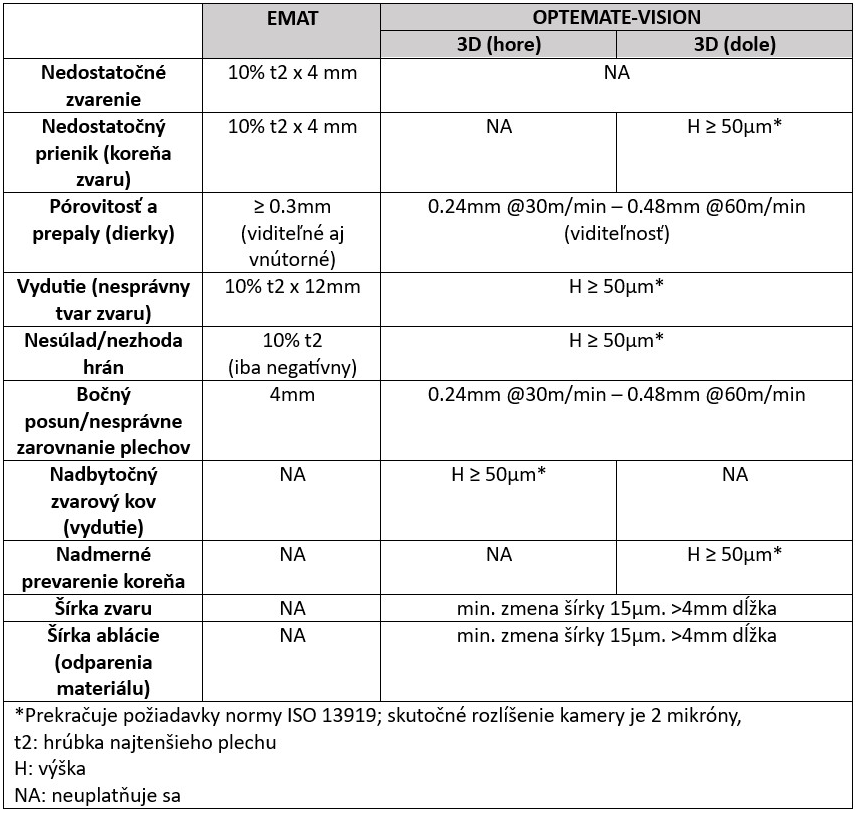

Všeobecné špecifikácie
Kontrolované materiály
Oceľ, hliník a nehrdzavejúca oceľ, všetky triedy, povlakované aj nepovlakované.
Hrúbka 0,010" (0,3 mm) až 0,196" (5,0 mm).Detekcia chýb
Jediný systém na trhu schopný spĺňať VŠETKY požiadavky podľa noriem ISO 13919-1 a SEP 100. Schopný spĺňať všetky známe požiadavky na kvalitu OEM pre TWB.Technika kontroly
Objemové vedené vlny na kontrolu zvaru (t. j. horný a spodný povrch a vnútro).
Konfigurácie pitch-catch (vysielač-prijímač) a pulse-echo (odrazová metóda).
Maximálna vzorkovacia frekvencia 2000 impulzov za sekundu pri rýchlosti kontroly 1 m/s.
