Kontrola zvarov v moriacich linkách bez predĺženia pracovného cyklu. Detekcia neodhalených chýb spôsobených nesúososťou, nesprávnym orezávaním a poruchami zváracieho zariadenia.

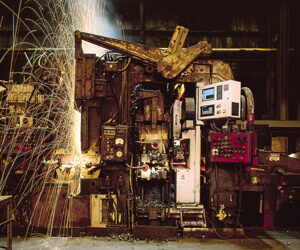

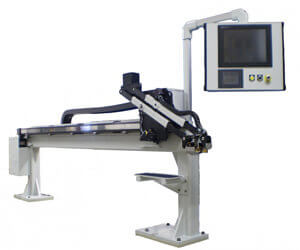

TEMATE SI-CJ je automatizovaný systém na objemovú kontrolu výbojkových (odporových) stykových zvarov v oceliarňach. Zváračky na výbojkové stykové zváranie sú inštalované na začiatku moriacej linky na zváranie konca jedného zvitku so začiatkom nasledujúceho. TEMATE SI-CJ je jediný systém na automatizovanú, objemovú kontrolu výbojkových stykových zvarov v oceliarňach a môže byť prispôsobený akémukoľvek typu zváračky.
Vlastnosti:
- Bezkontaktná EMAT technológia na monitorovanie výbojkových zvarov v reálnom čase.
- V línii a plne automatizované.
- Detekcia vnútorných dutín, preložení (záhybov), nesúosostí a zlej kvality orezania.
- Kontrola všetkých druhov ocele, vrátane ocelí TRIP, Dual-Phase a všetkých druhov HSS (vysokopevnostných ocelí).
- Samokalibrujúca sonda. Nie je potrebné žiadne zaúčacie obdobie ani pravidelná kalibrácia.
- Vykonáva kontrolu počas orezávania bez predĺženia pracovného cyklu (Taylor Winfield & Miebach).
- Voliteľný systém monitorovania zvárania (od spoločností Innerspec a IBA).
- Overený systém s viac ako 25 inštaláciami po celom svete, odporúčaný poprednými výrobcami zváracích zariadení.
- Priemerná návratnosť investície menej ako šesť mesiacov vďaka eliminácii cyklu kontroly, zníženiu/eliminácii prestojov v dôsledku pretrhnutia a umožneniu zvýšenia rýchlosti výroby.
Všeobecné špecifikácie:
Kontrolované materiály
- Valcovaná uhlíková oceľ plochá, všetky druhy.
- Hrúbka 1,5 mm až 6 mm.
Detekcia chýb
- Nominálna detekcia vrubov: 10 % hrúbky.
- Preloženie plechu (záhyby).
- Zlé zarovnanie pásu.
- Nadmerné / nedostatočné orezanie.
- Chýbajúci závar (studený spoj).
- Kontrola celej šírky plechu (bez obmedzenia šírky).
Technika kontroly
- Objemové vedené vlny na kontrolu zvaru (t. j. horný a spodný povrch a vnútro).
- Konfigurácia vysielač-prijímač s normalizáciou signálu.
- Maximálna vzorkovacia frekvencia 2000 impulzov za sekundu.
Rozmery
- Sonda: šírka 108 mm x dĺžka 140 mm x výška 653 mm (plne vysunutá). Hmotnosť 15 kg.
- Skriňa na zber údajov: Rozmery skrine: šírka 610 mm x dĺžka 820 mm x výška 1750 mm, hmotnosť 225 kg.
