Vysokorýchlostná, plne automatizovaná objemová defektoskopia a mapovanie hrúbok vysokotlakých fliaš (HPC) s časom inšpekčného cyklu < 60 s.

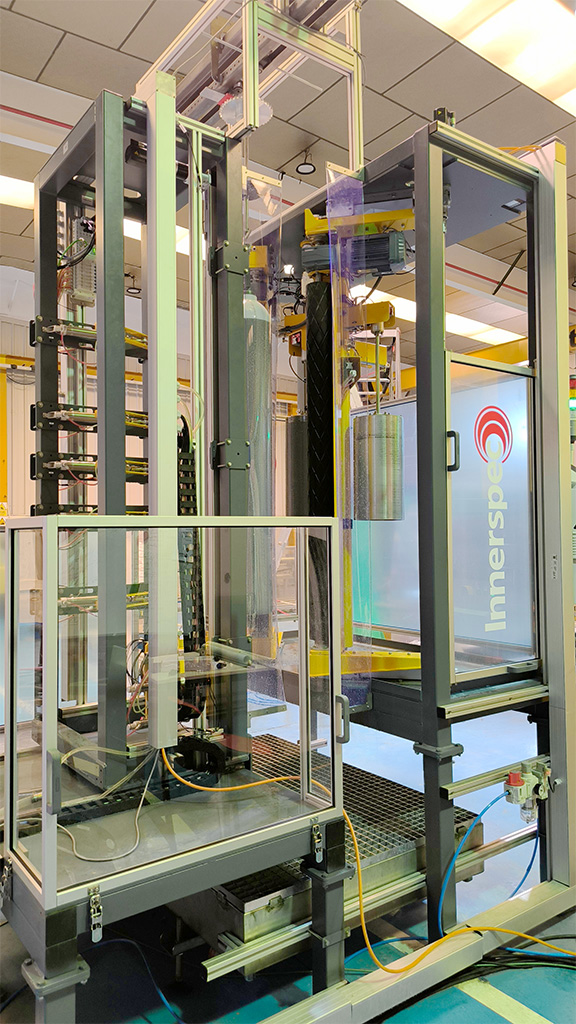

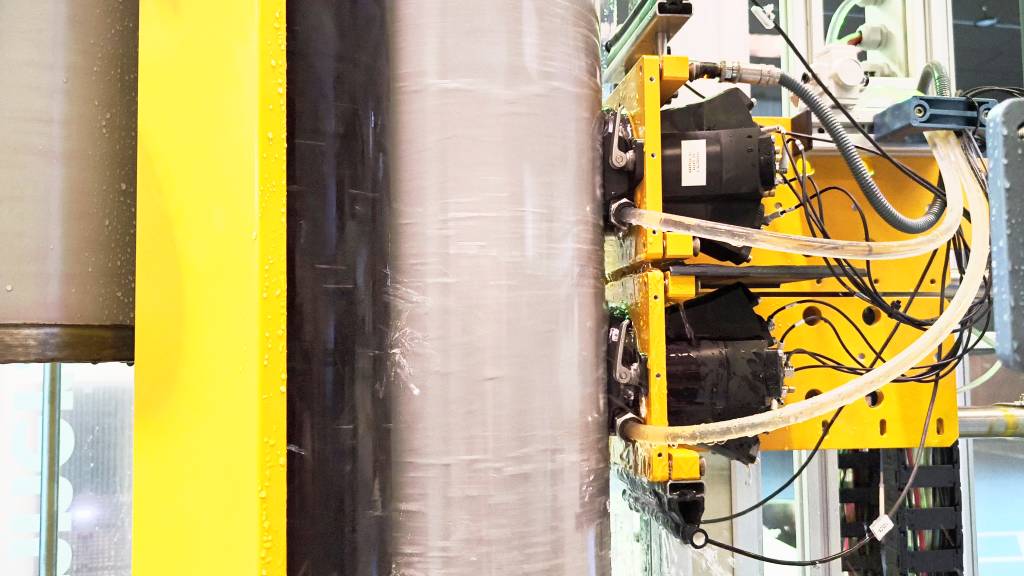

RONDO HPC je navrhnutý na integráciu do výrobnej linky a poskytovanie kompletnej objemovej kontroly a mapovania hrúbok vysokotlakých fliaš (HPC) pri výrobných rýchlostiach. Fľaše sa pohybujú do inšpekčnej komory, kde ich automatický rotátor roztočí rýchlosťou až 2 m/s. Jeden alebo dva kontrolné zhluky s až 10 snímačmi sa pohybujú axiálne po rotujúcej fľaši, čo vedie k rýchlym a presným kontrolám s časom cyklu < 60 s na fľašu.
Vlastnosti
Technika ultrazvukového testovania (UT).
Kompletná objemová kontrola a mapovanie hrúbok štandardných vysokotlakých fliaš s objemom 10 – 80 litrov.
Prispôsobený pre priemery HPC medzi 140 – 267 mm a výšky od 450 do 2000 mm. Pre hliník aj oceľ.

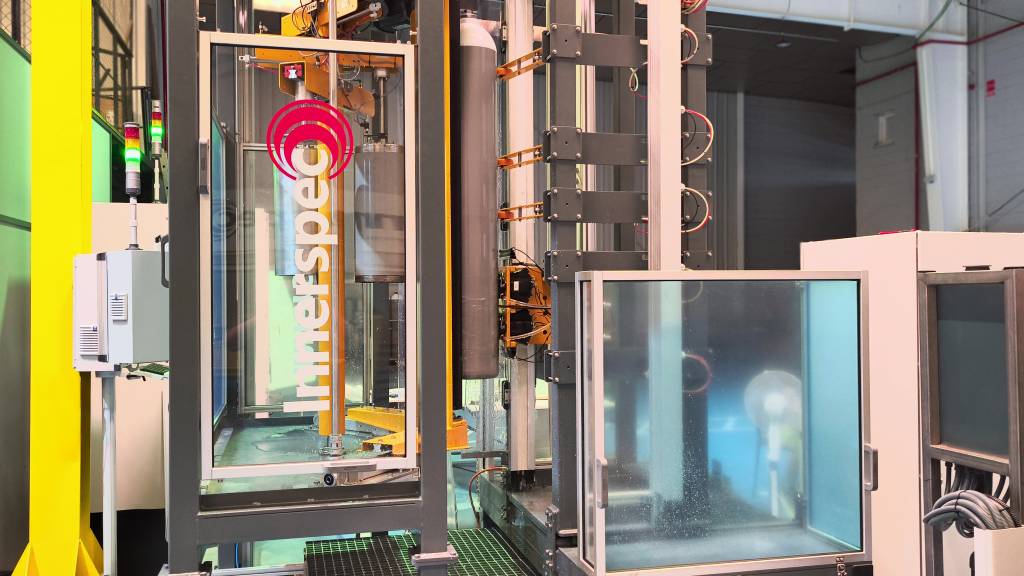

Integruje sa do výrobnej linky. Fľaše vstupujú do inšpekčnej komory pomocou štandardného vertikálneho dopravníka.
Celkový čas inšpekčného cyklu < 60 s pre 50-litrovú fľašu (vrátane presunu fľaše do a z inšpekčnej komory). Celková výrobná kapacita 60+ fliaš za hodinu.
Integrovaná automatická kalibračná stanica, ktorá môže uložiť až 3 kalibračné fľaše. Čas kalibračného cyklu < 1 min.
Výsledky kontroly zahŕňajú pásový záznam (strip chart), pohľady A-scan, C-scan a tabuľku s automatickým meraním veľkosti defektov.
Plne v súlade s ISO 18119:2018 vrátane prílohy B.
