Meranie hrúbky v linke (EMAT), meranie tvaru (laser) a vodivosti (vírivými prúdmi) aj v tých najnáročnejších prostrediach.
Vlastnosti
- Bezkontaktná technika EMAT.
- Vhodné pre všetky kovové materiály.
- Sondy pre kontinuálne meranie materiálov s teplotou do 650 °C (1 202 °F).
- Snímače bez opotrebenia, ktoré sa nedotýkajú kontrolovaného materiálu.
- Presnosť +/- 2,5 µm (0,0001") a laterálne rozlíšenie 3 mm (0,118").
- Snímačové polia a dotykové sondy pre kontinuálne a bodové merania.
- Možnosť 100% pokrytia rúr pomocou proprietárnej technológie obopínajúceho prstenca.
- Automatický výpočet excentricity a ovality.
- Doplnkové snímače pre meranie tvaru a vodivosti (pri hliníku).
- Meranie hrúbky na rúrach s vnútorným kužeľom.
Špecifikácie
- Technika: Bezkontaktný elektromagneticko-akustický menič (EMAT).
- Kontrolované materiály: Feromagnetické a neferomagnetické kovy, vrátane uhlíkovej ocele, nehrdzavejúcej ocele, hliníka, medi a mosadze.
– Minimálna hrúbka: 0,3 mm (0,012"); pre tenšie materiály kontaktujte Innerspec.
– Povrchová teplota: od -30 °C (-22 °F) do 750 °C (1 382 °F). - Presnosť merania a laterálne rozlíšenie:
– Presnosť +/- 2,5 µm (0,0001").
– Laterálne rozlíšenie 3 mm (0,118"). - Hlava snímača:
– Magnetický prvok a cievka EMAT v ochrannom puzdre.
– Snímače pre vysokoteplotné aplikácie môžu obsahovať vzduchové a/alebo vodné chladenie v závislosti od teploty a času expozície.
– Navrhnuté pre jednoduché pripevnenie na rôzne montážne systémy a môžu obsahovať vzduchové ložiská alebo iné systémy na udržiavanie vhodného odstupu.
– Automatická teplotná kompenzácia pre vysokoteplotné aplikácie. - Prístrojové vybavenie EMAT:

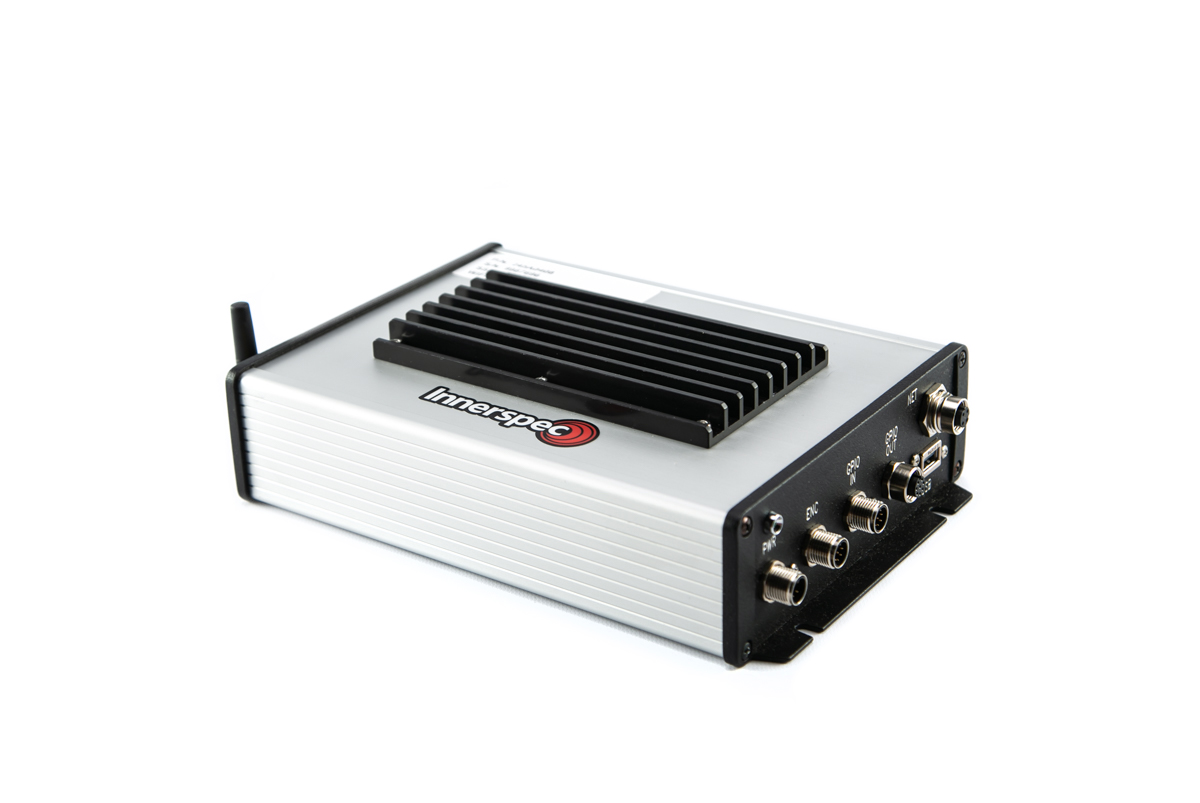

– Prístroj na meranie hrúbky pásov, plechov a rúr s názvom PRIMO SC.
– Priemyselné puzdro s krytím IP54 môže byť umiestnené až 2 m od miesta kontroly.
– Rôzne puzdrá môžu obsluhovať 1 až 8 kanálov súčasne.
– Jednokanálové puzdro. Rozmery: 252 mm (d) x 169 mm (š) x 57 mm (v) / 9,9" x 6,6" x 2,2". Hmotnosť: 1,5 kg (3,3 lb).
– Prístupný cez akékoľvek zariadenie pripojené k IP adrese prístroja cez WiFi alebo Ethernet. - Laserové prístrojové vybavenie:
Integruje sa s väčšinou priemyselných laserov vrátane:
– Keyence Laser Micrometers (LS-9000) a Laser Profilers (LJ-X8000).
– Zumbach ODEC.

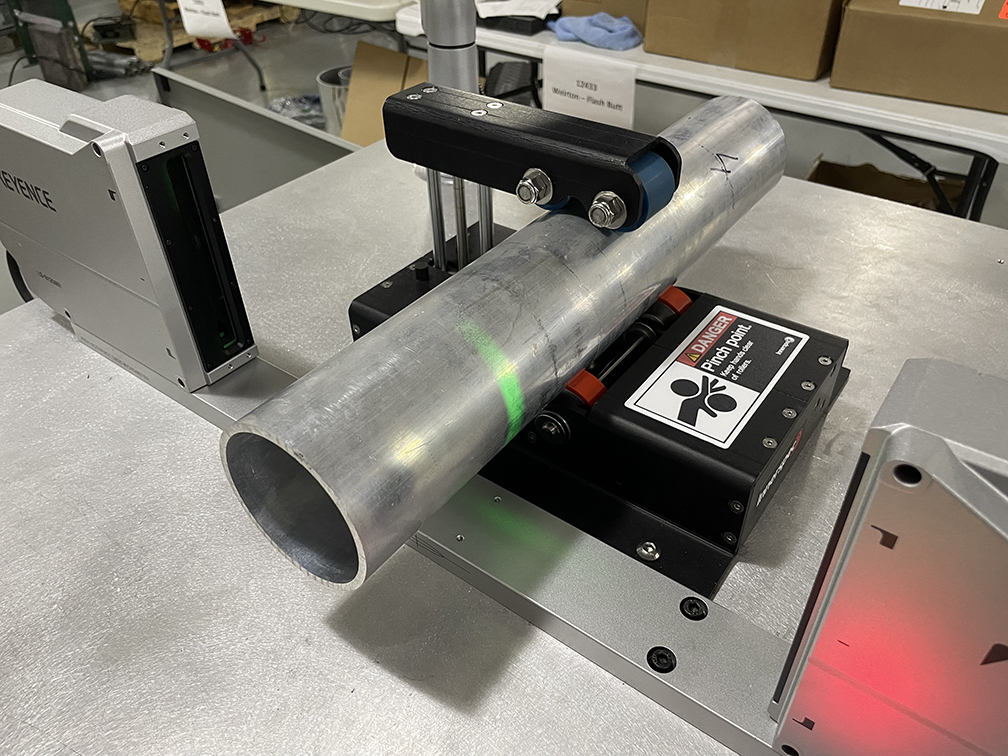

TEMATE TG-IL je EMAT riešenie navrhnuté na meranie hrúbky kovových materiálov pomocou bezkontaktných sond v náročných výrobných prostrediach. Zariadenie môže byť doplnené o laserové meranie vonkajšieho tvaru (TEMATE TG-IL/LM) a/alebo meranie vodivosti na hliníkových rúrach (TEMATE TG-IL/CM).
