Linkové meranie hrúbky suchým ultrazvukom (DCUT) pre kovové a nekovové diely.
POWERUT TG-IL využíva suché spojenie UT (DCUT) snímače na meranie hrúbky kovových a nekovových materiálov s optimálnym laterálnym rozlíšením a presnosťou.
Vlastnosti
- Vlastné DCUT snímače bez potreby spojovacej kvapaliny.
- Inšpekcia pri okolitej teplote.
- Snímače vo forme kolesa a dotykovej sondy pre kontinuálne a bodové merania.
- Presnosť +/- 2,5 µm (0,0001") a laterálne rozlíšenie 1 mm (0,039").
- Odčítanie hrúbky (laterálne rozlíšenie) 1 mm (0,039") pri rýchlosti 2 m/s (6,56 ft/s).
- Automatický výpočet excentricity a ovality.
- Meranie hrúbky na vnútorne kužeľových rúrach.

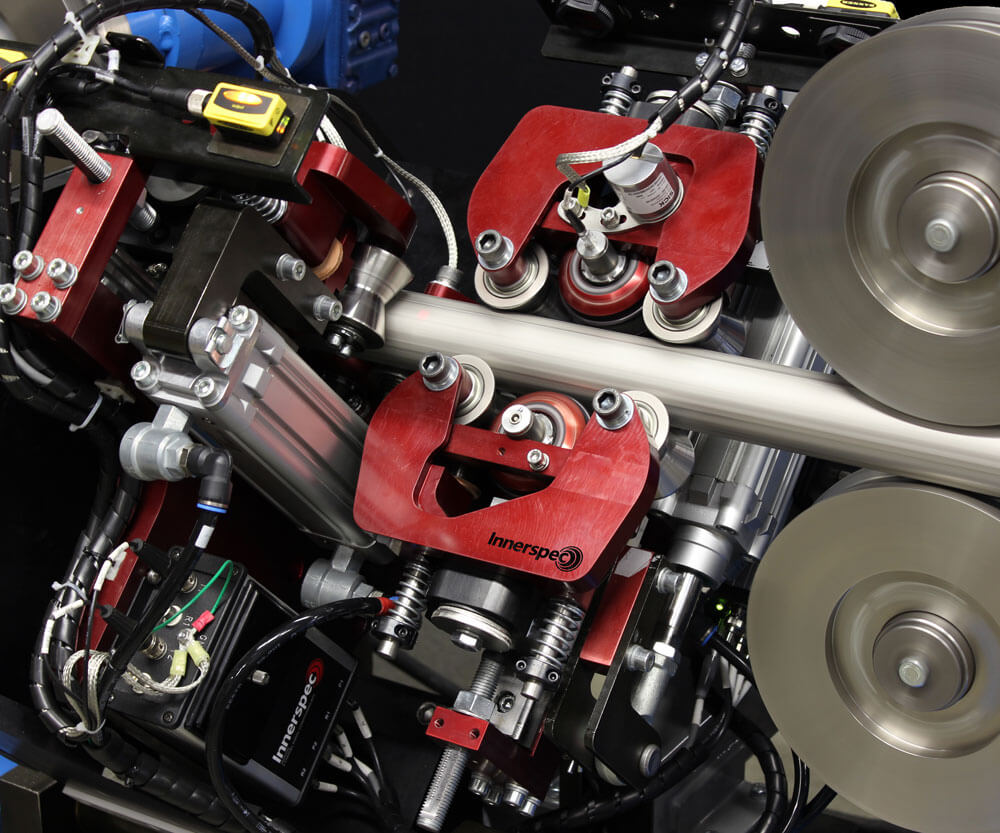

- Vhodné pre dokončovacie linky rúr (nerdzávajúca oceľ, uhlíková oceľ), pilger valcovne a mnohé ďalšie aplikácie.
Špecifikácie
- Technika:
- Suché spojenie, vysokovýkonný piezoelektrický menič.
- Inšpektované materiály:
- Kovové a nekovové materiály vrátane väčšiny plastov a kompozitov.
- Minimálna hrúbka: 1 mm (0,039"). Kontaktujte Innerspec pre tenšie materiály.
- Teplota povrchu: od -10 °C (14 °F) do 200 °C (392 °F).
- Presnosť merania a laterálne rozlíšenie:
- Presnosť +/- 2,5 µm (0,0001").
- Laterálne rozlíšenie 1 mm (0,039").
- Zostava snímačovej hlavy:
- Možnosti dotykovej sondy a kolesa pre skenovacie aplikácie.
- Spojovacia vrstva z gumy, ktorá nepoškodzuje povrch.
- Navrhnutá pre jednoduché pripevnenie k rôznym montážnym systémom.
- Prístrojové vybavenie:

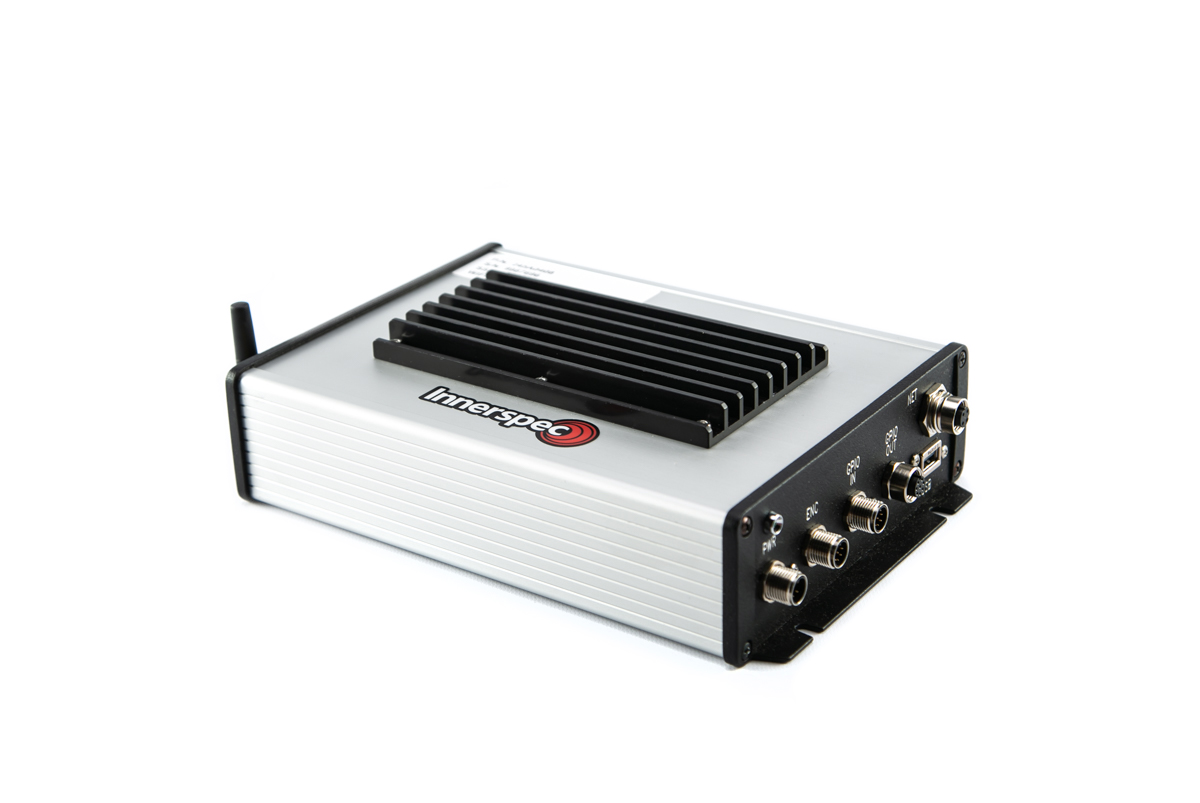

- Prístroj na meranie hrúbky pásov, plechov a rúr s názvom PRIMO SC.
- Priemyselná skriňa s krytím IP54, ktorá môže byť umiestnená až 2 m (6,56') od miesta inšpekcie.
- Rôzne skrine môžu súčasne spracovávať 1 až 8 kanálov.
- 1-kanálová skriňa. Rozmery: 252 mm (dĺžka) x 169 mm (šírka) x 57 mm (hrúbka) / 9,9" (dĺžka) x 6,6" (šírka) x 2,2" (hrúbka). Hmotnosť: 1,5 kg (3,3 lb).
- Prístupný z akéhokoľvek zariadenia pripojeného k IP adrese prístroja cez WiFi alebo Ethernet.
